户用储能系统设计介绍

一、并离网系统介绍

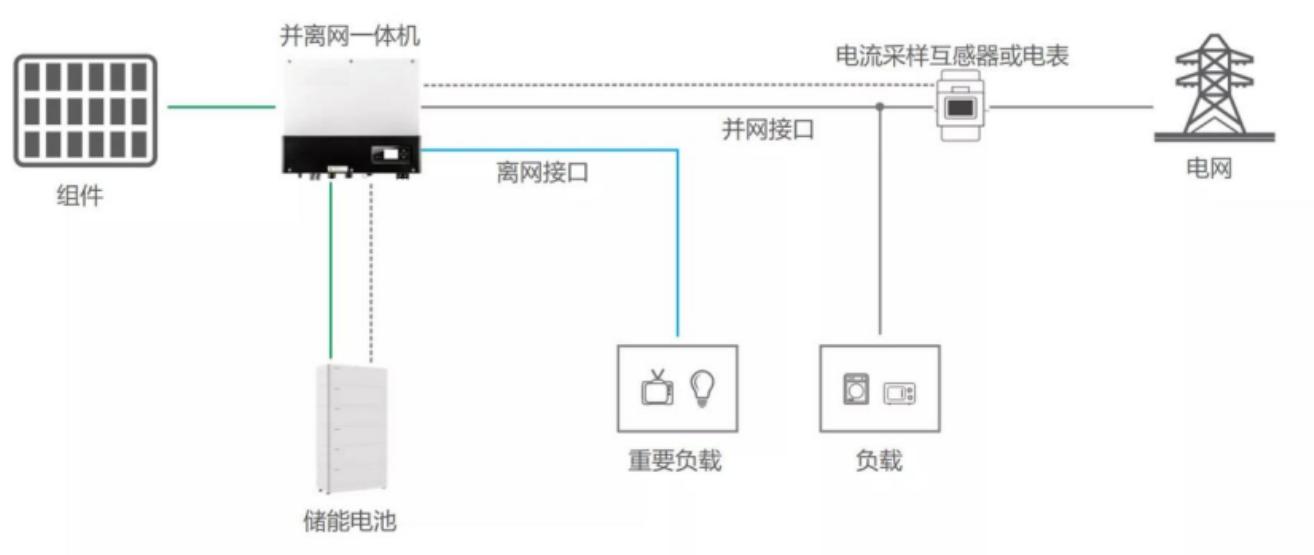

并离网系统的特点是既可以并网运行，也可以在电网断电时单独运行为重要负载供电。适用于电力系统不稳定、自发自用不能上网、自用电价比上网电价贵等应用场景。系统一般由太阳电池组件组成的光伏方阵、并离网一体机、蓄电池组、负载、电网等构成。



◯ 太阳电池组件太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能。

◯ 并离网一体机


并离网一体机，主要功能分为两部分，MPPT能控制器作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。DC/AC逆变器把组件和蓄电池的直流电逆变成交流电，给交流负载使用。

◯ 蓄电池组


蓄电池组主要任务是储能，以便在夜间或阴雨天保证负载用电。


二、户用并离网储能系统设计要点


根据负载类型及功率确定并离网逆变器的功率。



户用负载一般分为感性负载和阻性质载，洗衣机、空调、冰箱、水泵、抽油烟机等带有电动机的负载是感性负载，电动机启动功率是额定功率的5-7倍，在计算逆变器的功率时要把这些负载的启动功率考虑进去。逆变器的输出功率要大于负载的功率。但对于一般家庭而言，考虑到所有的负载不可能同时开启，为了节省成本，负载功率之和可以乘以0.7~0.9的系数。古瑞瓦特SPH系列并离网一体机适用于中小型光储系统，具备UPS功能（10ms切换），外观精美，结构紧凑，安装简单，支持多种监控方式。

◯ 根据用电量确认组件功率


组件的设计原则是要满足平均天气条件下负载每日用电量的需求，也就是说太阳能电池组件的全年发电量要等于负载全年用电量。因为天气条件有低于和高于平均值的情況，太阳能电池组件设计要基本满足光照最差季节的需要，就是在光照最差的季节蓄电池也能够基本上天天充满电。


◯ 根据夜间用电量或期望用电量确定电池容量
